接觸角
眾所周知，納米材料科學與工程已經成為世界性的研究熱點，在研究納米材料的表面改性時，往往要涉及潤濕接觸角這個概念。所謂接觸角是指在一固體水平平面上滴一液滴，固體表面上的固－液－氣三相交界點處，其氣－液界面和固－液界面兩切線把液相夾在其中時所成的角。
接觸角測量儀主要用于測量液體對固體的接觸角，即液體對固體的浸潤性，也可測量外相為液體的接觸角。該儀器能測量各種液體對各種材料的接觸角, 例如塊狀材料、纖維材料、紡織材料等，粉末樣品在壓片后也可測量。同時此系列儀器可測量和計算表面/界面張力、液滴形狀尺寸、表面自由能。
基于光學形態的分析方法

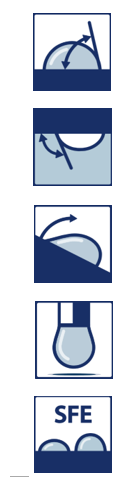

 | 坐滴法 固體表面的液滴接觸角 氣泡俘獲法 測量浸入液相中固體材料底部與氣泡的接觸角 滾落分析 傾斜表面滾落時液滴的前進角及后退角 懸滴法 利用懸掛于針頭底部液體的曲線輪廓來測量表面或界面張力 表面自由能 通過接觸角數據計算固體表面能 |
SCI3000型光學接觸角測量儀
一、測試指標
1. 接觸角測量范圍：0～180°，
2. 接觸角分辨率：0.01°，
3. 接觸角精度：±0.1°
4. 表面張力測試范圍：0～2000mN/m，
5. 表面張力測試分辨率：0.01mN/m
二、硬件指標
1、樣品臺控制：
a) 上下移動，行程50mm，前后移動，行程50mm，左右移動，行程50mm，精度0.1mm
b) 樣品臺大小：100mm×120mm（可根據需要定制平臺大小）
2、進樣器控制：雙控制高精度進樣系統，既可精確控制加樣，也可精確控制抽樣
3、成像系統：
a）光學鏡頭：連續變倍高清鏡頭，可前后調節、左右調節，調節精度0.1mm
b）CCD參數：工業級超低照度高速CCD，USB3.0接口，速度：100幀/秒（可選更高配置）
c） 光源：連續可調LED單色平行冷光源
d） 鏡頭俯仰調整，傾角平臺調整
三、專用測試軟件功能
1. 接觸角測量儀專用軟件，具有多種分析方法：量角法、量高法、作圖法、五點擬合法、自動圓分析法、自動橢圓分析法、自動曲線分析法、氣泡俘獲法、插板法、懸滴擬合法、躺滴法等；
2. 接觸角的連續動態測量：連續動態測量，速度可調，最小0.01秒，可自動選擇對樣品在某一段時間內進行連續自動測量,接觸角隨時間變化曲線展示，
3. 拍攝模式：單張拍攝、連續間隔拍攝、連續快速拍攝、視頻拍攝等
4. 測量模式：單張測量、連續間隔自動測量、連續快速自動測量
5. 左右角對比：計算左右角并取平均值，曲面校正凹凸面接觸角測量，固液界面張力測試窗口
6. 表面自由能：一液法、EOS平衡法、owens二液法、Wu氏二液法、三液法等多種方法
7. 數據庫管理功能：存儲、修改、篩選、導出EXCEL表格
四、選配件清單
1. 溫控平臺：根據需要選擇控溫范圍
2. 整體旋轉：測滾動角，前進角、后退角，可自動感測滾動角
3. 全自動進樣系統：雙電機控制，控制進樣量及上下運行，既可精確加樣，也可精確抽樣；
4. 高速相機：根據需要可選擇更高幀率的相機（100~2000幀/秒）
5. 液-液-固測量裝置：測試液液固、液氣固之間的接觸角
6. 粉體樣品測量專用裝置：壓片測試粉體樣品時使用
7. 鎖緊式微量進樣器：針頭可換，測試超疏水材料時使用
8. 纖維支架：測量纖維樣品時使用
9. 數據終端處理系統（預裝軟件的配套電腦）

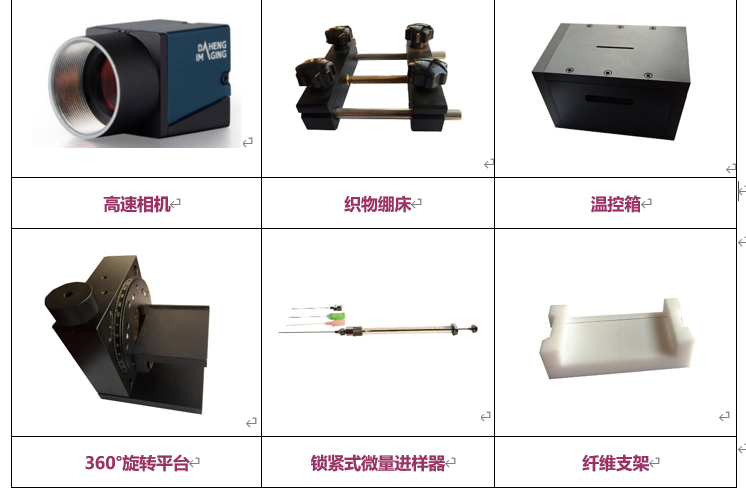

選配件圖片：

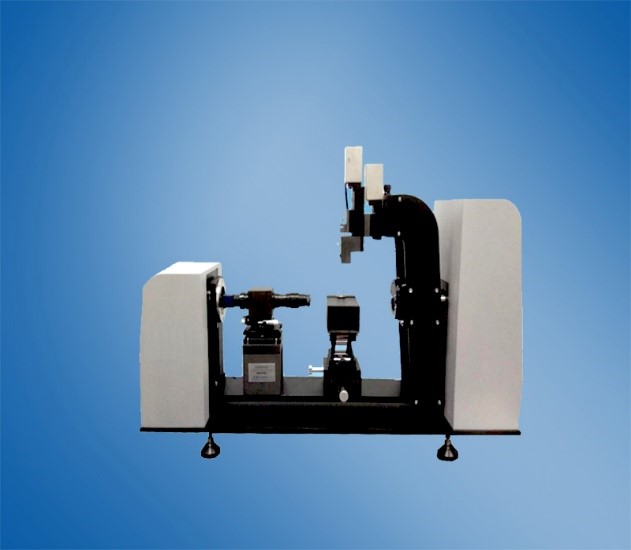

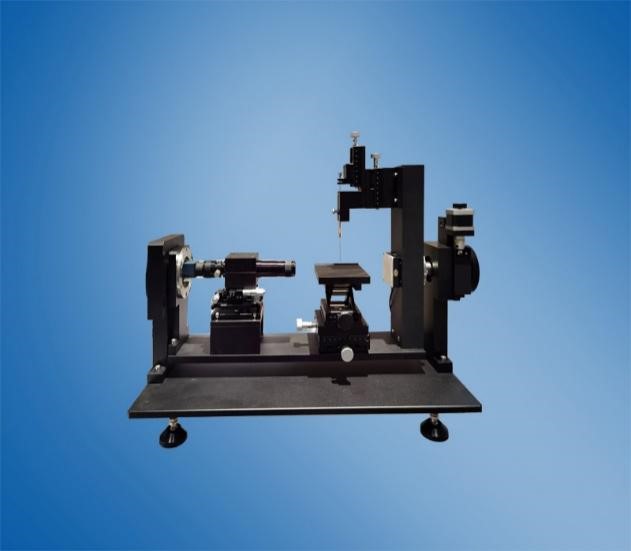

五、其他常用機型
 | 自動大平臺型 自動進樣系統、 大尺寸樣品臺（可定制尺寸） 軟件自動控制樣品臺移動 |
 | 整體自動旋轉+溫控型 自動整體旋轉：測滾動角、前進角、后退角 |
 | 一體式全自動高速型 自動進樣系統 整體自動旋轉：測滾動角、前進角、后退角 高速相機拍攝
|
