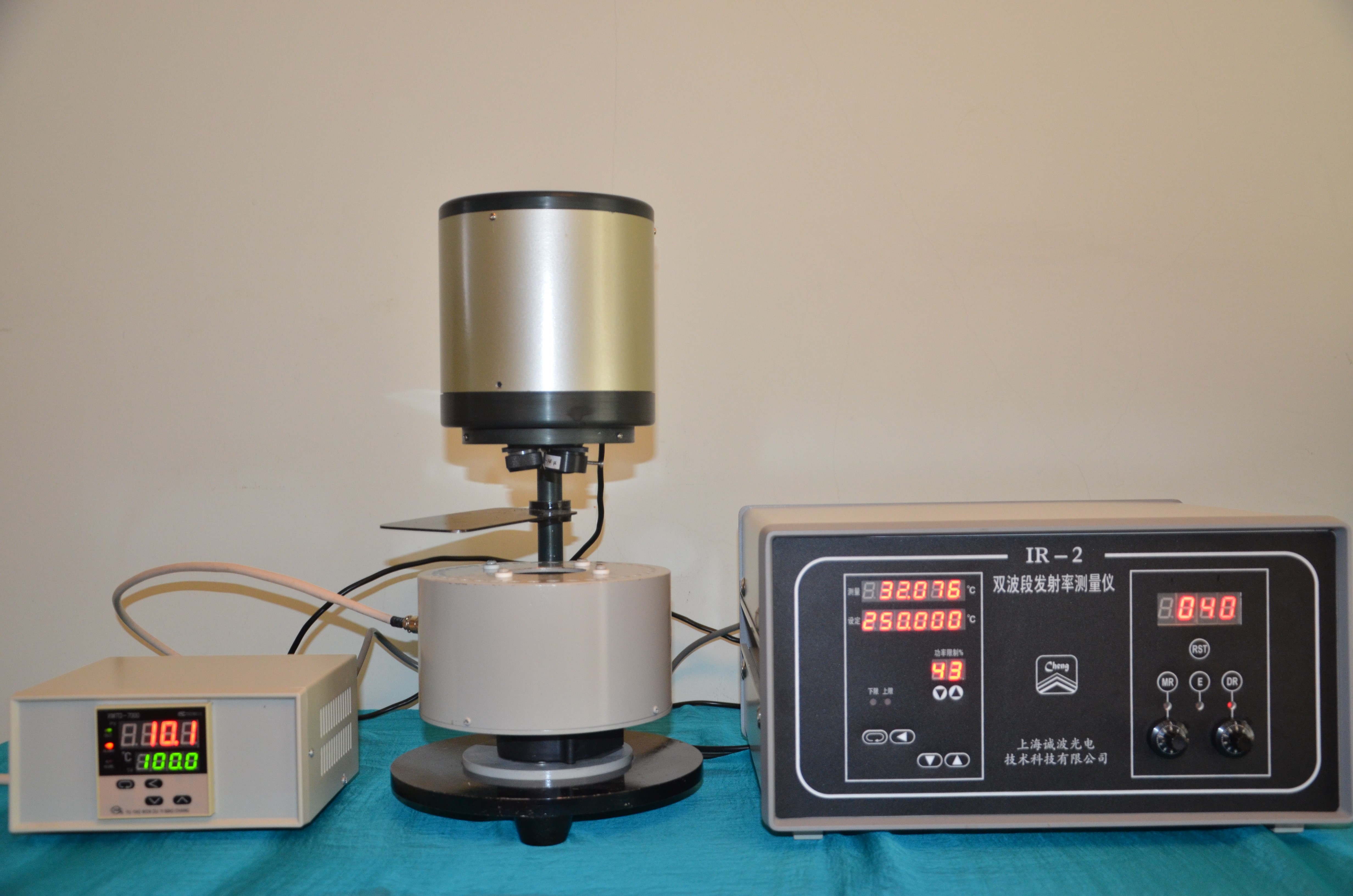

IR-2雙波段發射率測量儀是中科院科研人員在獲國家發明專利ZL 91107415“一種現場測量發射率的方法”研究，以及獲上海市1997年科技進步二等獎“一種高精度測量常溫物體發射率的方法和裝置”和第一代“IR-1發射率測量儀”的基礎上，經不斷改進、研制成功的紅外材料發射率測定專用儀器。
一、主要用途
1．軍用武器裝備紅外隱身材料的研究測試。
2．紅外烘烤高發射涂層材料的研究測試。
3．建筑材料、保溫材料及涂層材料及紙張等紅外發射率的研究測試。
4．紡織行業摻雜紅外材料保溫紡織品的發射率研究測試。
5．有關研究部門對紅外輻射特性進行測量研究。
二、工作原理和特點：
1．本儀器的設計采用反射率法的測試原理，即通過采用主動黑體輻射源測定待測物表面的法向反射率，進而計算出待測物表面在特定紅外波段吸收率。根據基爾霍夫定律，物體吸收率在數值上與其發射率相等，即=，從而測出被測物體紅外波段法向發射率。
2．設計了專用小型標準黑體輻射源，并采用六位高精度黑體控溫儀(能顯示到1mk)，極大地提高了儀器在測量時的可靠性和穩定性。
3．在測量光路設計中，采用了獨特的光學調制技術，使測量不受被測物表面輻射及環境輻射的影響。
4．考慮到樣品漫反射引起的測量誤差，在儀器設計中，除鏡反射(MR)探測通道外，還增設了專門的漫反射(DR)補償通道，從而確保了儀器的測量精度。
5．在信號及電子學處理技術上采用鎖相技術和微電子技術，較好地實現了對微弱信號的探測，進一步提高了儀器性能。
6．用二塊發射率已知的參考樣板(一塊為鍍鋁低發射率參考板，一塊為銅中發射率參考板)在常溫下對儀器進行校正，并用高發射率的水進行復核(因為水在可見光透明，在紅外波段的發射率高達0.97) 從而確保了儀器的測量精度。
7．本儀器帶RS-232串口，每按一次測量鍵E，就發送一次數據，起始位標志AA。
三、主要技術指標
1．測量波段：1～22μm 3～5μm 8～14μm
(若用戶有特殊要求，可定制不同波段濾光片)
2．發射率測量范圍：0.1～0.99
3．靈敏度：0.001
4．示值誤差：±0.02 (>0.50)
5．重復性：±0.01
6．樣品溫度：常溫(特殊用戶為常溫～600℃)
7．樣品尺寸：Ф≤35 mm
8．測量時間：3秒后按輕觸開關E，即顯示測量值。
9．顯示方法：LED數字顯示，末位0.001
10.電源：交流220V 50HZ
四、幾點說明
1．儀器中的光學鏡頭及紅外探測器的窗口均采用熱壓硒化鋅，其透過波段為0.5～22μm。當黑體溫度為600K時，0～1μm波段能量占總能量的１∕107, 22μm以后的能量占總能量的3.8％。當黑體溫度為520K時，22μm以后的能量占總能量的4.3％。所以，可認為不加濾光片時1～22μm波段的發射率可代表全波段發射率。
2．不同材料有不同的發射率。同一種材料表面狀況不同，其發射率也不同。例如黃銅，拋光表面可作銅鏡，發射率只有0.04；車光表面發射率在0.1～0.2之間；用細沙噴表面發射率可達0.3；用粗沙噴表面發射率可達0.5；氧化發黑后發射率可達0.6以上。
3．被測樣品必須是平面，凸面測量值小，凹面測量值大，黑體就是利用非常凹的面做成的。
4．對粉料必需鋪平整，最好壓平。粉料最好做成涂層，便于在同等表面狀況作配料對比。
5．用車光黃銅表面做載體，均勻涂上被測物可較好測出物質的發射率。涂層厚度以不透載體輻射即可。
五、使用方法
| 七芯插頭 |
八芯插頭 開關（保險絲） 0
|
○ ○ ○ ○
| 儀器連線圖 |
注意：電纜插頭使用插上時請對準槽口，輕推插頭后部，聽到“咔嚓”聲，即連通好。拆下時，用手捏住插頭前部滑套向外移動即可，不能硬拽插頭后部，否則會造成損壞。
1．黑體控溫： 本儀器測量頭部黑體控溫采用0～400.000℃精密微機控溫儀，其PID調節已設置完畢，請不要隨意更改。測8～14μm波段時, 黑體溫度設定在250℃,功率控制在43％，測1～22μm波段時，黑體溫度設定在200℃，功率控制在38％，開機后儀器箱右上方上排顯示黑體溫度測量值，下排顯示前一次的設定值。如要改變黑體溫度設定值，您只要輕觸功能鍵，幾秒鐘后，上排顯示窗變為SU符號，下排顯示窗的某一位數開始閃爍，輕觸移位鍵，加數鍵▲，減數鍵，即可按需設定，再按一下 鍵 ，重新設定完成。開機一小時后黑體溫度穩定，即可進行儀器校正。
2．儀器校正：
（a）提供鍍鋁參考板發射率為0.050、銅參考板發射率為0.540。
（b）黑體溫度設置在250℃，開機一小時后，加8～14μm濾光片，加熱裝置放置在測量托盤的支架上。
（c）測試樣品無論是常溫測試，還是升溫測試，儀器校正都應在常溫下進行，（此時加溫裝置絕對不能升溫），校正方法如下：
首先將鍍鋁參考板放置加溫爐里，其鍍鋁參考板邊緣上的黑線條，對準測量頭部直桿的中心位置；待2分鐘數據穩定后，先按DR鍵，下方指示燈亮，此時顯示DR為某值？再按MR鍵, 下方指示燈亮，調節對應的旋扭，按設計原理應調整為：950減去DR的數值。例如DR值為5，則MR應調到950-5=945。再按E鍵，下方指示燈亮，此時顯示發射率應為0.050±0.002。
然后換成銅參考板，按MR鍵，其下方指示燈亮，此時顯示MR為某值？
再按DR鍵, 下方指示燈亮，調節對應的旋扭，按設計原理應調整為：460減去MR的數值。例如MR值為5，則MR應調到460-5=455。再按E鍵，下方指示燈亮，此時顯示發射率應為0.540±0.002。反復若干次。與兩塊參考板背面給定的標準值接近，儀器則校正好。
（d）樣品常溫測試，把被測樣品置于加溫裝置里，就可測試。3秒鐘后按E鍵，待下方指示燈亮， 即可讀出試樣8～14μm發射率測量值。
（e）裝上3～5μm濾光片，必須按前面黑體控溫步驟重新設置，黑體溫度設置為350℃，功率限制通過其下方的增減鍵設置53％，待控溫儀穩定后，再按以上儀器校正步驟重新校正，即可測得該3～5μm波段發射率值。
(f)用戶要對樣品進行加溫測試時，則把樣品加溫裝置放在測量托架上，（相應高度已調好，不要輕易變動），正確連接好加溫爐和控制機箱的連線，按3加熱裝置的溫度控制要求，設置所需溫度，待達到此溫度并穩定后即可測量。
3．加熱裝置的溫度控制
本控溫裝置為雙四位智能調節儀，上排顯示加熱裝置溫度測量值，下排顯示上一次的設定值。如要改變溫度設定值，按加減鍵3秒直接修改該值，修改后按一下功能鍵 即可。
六、維護保養
1．本儀器為精密光學儀器，應放置在可靠的工作臺上，周圍應無強烈機械振源。盡可能避免冷、熱風直接吹到測量頭部。
2．光學鏡頭、濾光片、參考板盡量避免灰塵、油漬、汗漬等污染。
3．儀器不要在強白熾燈下使用，否則會有微弱干擾。
4．如打開電源開關后，控溫儀及測量顯示器的數碼管不亮，首先檢查保險絲。儀器的兩個保險絲在電源開關內，把儀器箱上的電源插頭拔下來，用螺絲刀把保險絲盒（印有英文）向外撥出來檢查。
5．儀器出現故障，請及時與我們聯系，非專業人員請不要擅自拆修。
附：測量樣品加溫裝置（常溫～600℃）
600℃加溫裝置使用提示
1,常溫校正或常溫測試時，也要按規定放置好加溫爐（特定高度要求）。
2，如果是加溫狀態下測試，先放上樣品，再將遮板置于加溫裝置正上方，再打開升溫電源，設置所需溫度。
3，當溫度升至設置溫度時，再將遮板移至邊上。此時測試數據會有較大的波動，等待一會，數據趨于穩定，即可測試。
4，當測試下一樣品時，也要將遮板置于加溫裝置正上方，以保護探測器。這時樣品是常溫，升溫需一定時間，待樣品與加溫爐處于同一溫度并穩定后，即可測試。
5，整個加溫測試工作完畢后，先把發射率測量儀關閉，再把加溫裝置的溫度設置到80℃，顯示器顯示到80℃后方可關電源。
